giới thiệu sản phẩm

Bàn hàn cho công việc lắp ráp chính xác

01.

Bàn hàn D16

Đường kính lỗ trên mặt bàn: φ28mm
Khoảng cách lỗ tiêu chuẩn: khoảng cách trung tâm 100mm × 100mm
Độ chính xác khoảng cách lỗ: ± 0,02mm
Xử lý nhiệt: Lão hóa nhân tạo + lão hóa tự nhiên để loại bỏ căng thẳng bên trong
Độ dày mặt bàn: 10 mm / 12 mm / 15mm (tùy chọn)
Độ chính xác độ phẳng: 0,03mm/m ~ 0,05mm/m
Xử lý bề mặt: Xử lý thấm nitơ tổng thể
Độ cứng bề mặt: HRC 50–58
Độ nhám bề mặt: Ra Nhỏ hơn hoặc bằng 1,6μm
Khả năng chịu tải của một mặt bàn: 4~6 tấn/㎡
Khả năng chịu tải của chốt định vị: Lực kẹp dọc trục khoảng 5 tấn, lực cắt khoảng 25 tấn
Phương pháp lắp ráp: Nhiều bảng có thể được ghép vô thời hạn
Cấu trúc hỗ trợ: Cấu trúc sườn gia cố ống vuông / gang dày

02.

Bàn hàn d28

Đường kính lỗ trên mặt bàn: φ28mm
Khoảng cách lỗ tiêu chuẩn: khoảng cách trung tâm 100mm × 100mm
Độ chính xác khoảng cách lỗ: ± 0,02mm
Xử lý nhiệt: Lão hóa nhân tạo + lão hóa tự nhiên để loại bỏ căng thẳng bên trong
Độ dày mặt bàn: 10 mm / 12 mm / 15mm (tùy chọn)
Độ chính xác độ phẳng: 0,03mm/m ~ 0,05mm/m
Xử lý bề mặt: Xử lý thấm nitơ tổng thể
Độ cứng bề mặt: HRC 50–58
Độ nhám bề mặt: Ra Nhỏ hơn hoặc bằng 1,6μm
Khả năng chịu tải của một mặt bàn: 4~6 tấn/㎡
Khả năng chịu tải của chốt định vị: Lực kẹp dọc trục khoảng 5 tấn, lực cắt khoảng 25 tấn
Phương pháp lắp ráp: Nhiều bảng có thể được ghép vô thời hạn
Cấu trúc hỗ trợ: Cấu trúc sườn gia cố ống vuông / gang dày

Chúng tôi cung cấp các loại bàn hàn khác-chẳng hạn như bàn hàn hình bát giác, bàn hàn có thể điều chỉnh độ cao-và nhiều loại bàn hàn khác. Nếu bạn cần một loại bàn hàn khác, vui lòng liên hệ với chúng tôi để cho chúng tôi biết yêu cầu cụ thể của bạn.

456

Ngoài ra chúng tôi còn cung cấp các loại máy hàn khác. Nếu bạn cần chúng, xin vui lòng liên hệ với tôi.

Chân hỗ trợ kính thiên văn

Chân đỡ hình vuông-

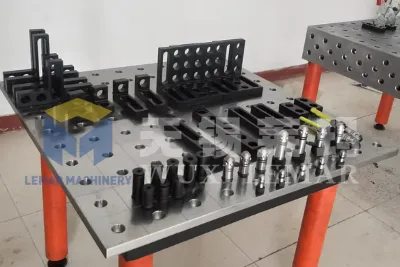

Đồ đạc & Phụ kiện

Phụ kiện kẹp cho bàn hàn cho công việc lắp ráp chính xác

Chọn phương án phù hợp với bạn nhất.

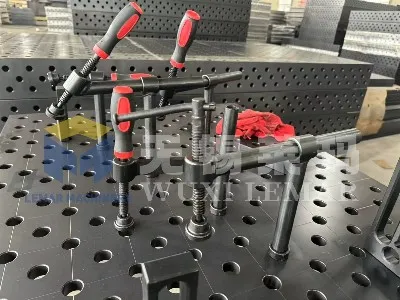

Đồ gá kẹp

Kẹp xoắn ốc / Kẹp áp suất

F-Kẹp / Chèn Kẹp

Kẹp C{0}}Kẹp C{1}}Nhiệm vụ nặng nề

T-Kẹp khe & tấm áp suất

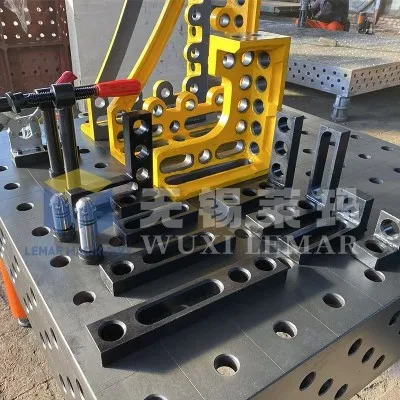

Công cụ định vị

Giá đỡ góc phải / Hình vuông định vị 90 độ

Khối định vị phẳng / Khối dừng

Khối V{0}}(dành cho ống và thanh tròn)

Định vị góc điều chỉnh

Bộ phận buộc và kết nối

Chốt khóa nhanh (D28/D16)

Khối hỗ trợ / Khối đệm

Hỗ trợ điều chỉnh chiều cao

Bảng kết nối Plat

Phụ kiện phụ trợ

Giá đỡ hàn từ

Vỏ chống{0}}bắn nước/Ống bảo vệ

Tay cầm & chân cân bằng

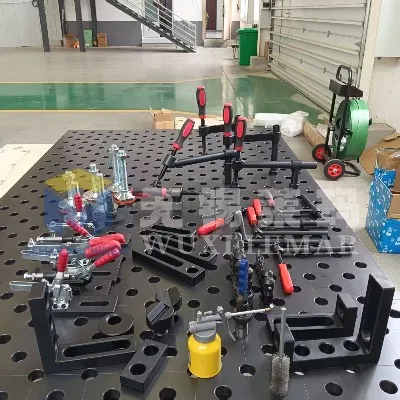

Bộ phụ kiện

D16 BỘ1

D28 BỘ2

Chúng tôi cung cấp nhiều bộ phụ kiện. SET1 là phiên bản cơ bản. Nếu bạn cần bộ phụ kiện khác, vui lòng liên hệ với tôi. Chúng tôi sẽ điều chỉnh một bộ phù hợp cho bạn dựa trên nhu cầu thực tế của bạn.

Cấu trúc và thông số kỹ thuật

KHÔNG.	Loại sản phẩm	Kích thước (mm)	khả năng chịu tải-
1	Bàn hàn thép / gang 3D	1000x1000	2–5 tấn/m2
2		1000x1200	2–5 tấn/m2
3		1000x1500	2–5 tấn/m2
4		1000x2000	2–5 tấn/m2
5		1500x1500	2–5 tấn/m2
6		2400x1200	2–5 tấn/m2
7		3000x1500	2–5 tấn/m2
8		4000x2000	2–5 tấn/m2
9	Bàn hàn thép / gang 2D	1000×1000	2–5 tấn/m2
10		1200×1200	2–5 tấn/m2
11		1500×1500	2–5 tấn/m2
12		2000×1000	2–5 tấn/m2

Mẹo mua hàng: Các kích thước trên là kích thước tiêu chuẩn của chúng tôi. Ngoài ra, chúng tôi cung cấp dịch vụ tùy biến. Nếu bạn cần kích thước khác, xin vui lòng liên hệ với tôi.

Video sản phẩm

Lợi thế cốt lõi

1.Chức năng của trạm hàn

Độ chính xác tối đa: Tham chiếu cấp độ micron-đảm bảo lắp ráp thẳng hàng, mối hàn gọn gàng và kích thước nhất quán.
Biến dạng cực thấp: Độ cứng cao và khả năng giảm ứng suất giảm thiểu biến dạng nhiệt khi hàn.
Tính linh hoạt và linh hoạt: Một thiết bị cố định thích ứng với nhiều loại sản phẩm và lô nhỏ, thay thế nhiều tùy chọn dụng cụ chuyên dụng.
Chuyển đổi hiệu quả: Quá trình chuyển đổi công cụ hoàn tất sau 15 phút, giảm 70% thời gian chuyển đổi+.
Bền bỉ và lâu dài-: Bề mặt được thấm nitơ/làm nguội,-chống mài mòn và chống xỉ-, đảm bảo độ chính xác ổn định trong 10+ năm.
An toàn và thân thiện với môi trường: Chống cháy, nối đất, xỉ dễ làm sạch và bức xạ thấp.

2.Sự khác biệt cốt lõi so với bàn làm việc thông thường
